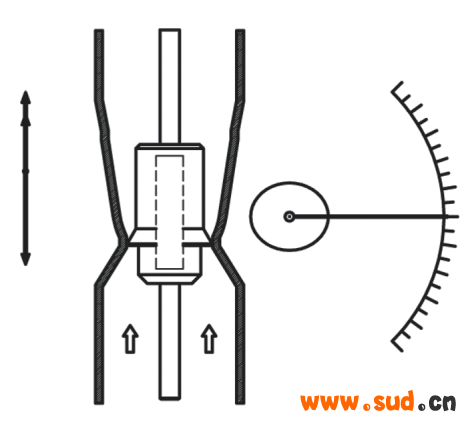

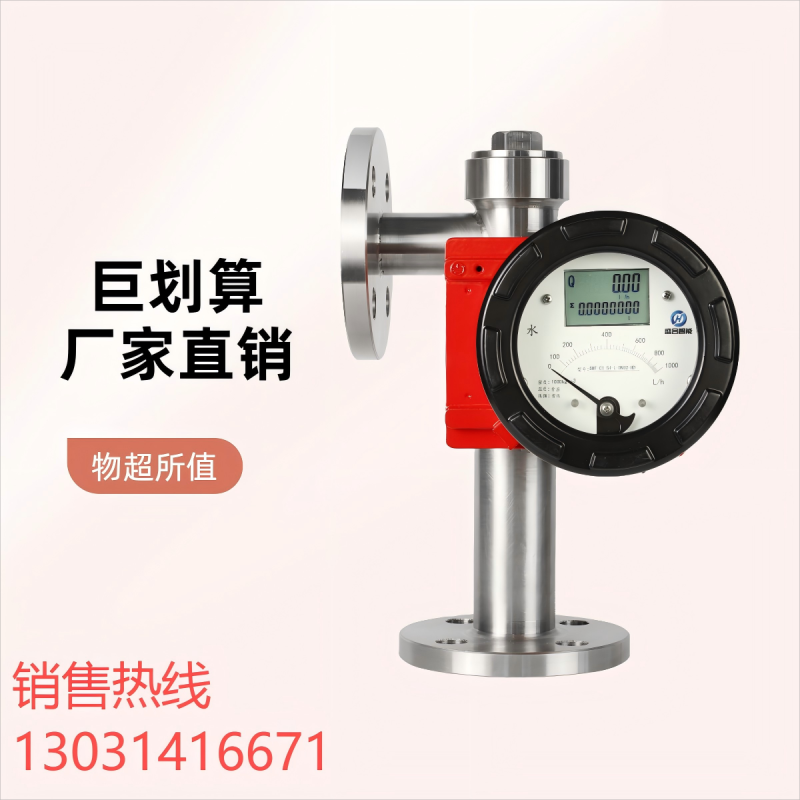

浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
|

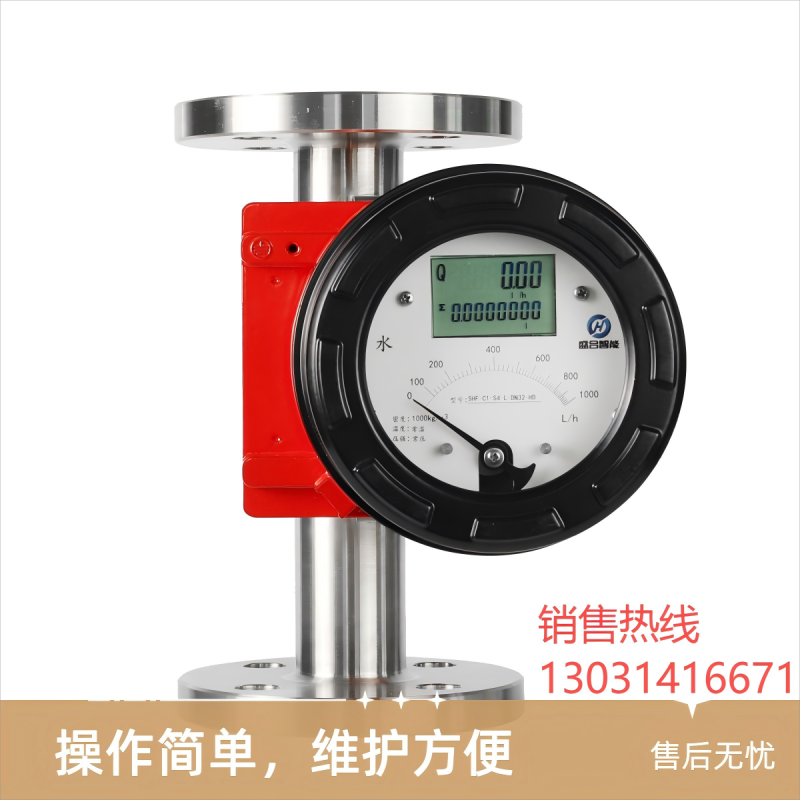

仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装，自下向上 |
|
|
垂直安装，自上向下 |
||
|
水平安装，自左向右或自右向左 |
||
|
底侧安装，底进侧出 |
||
|
侧侧安装，侧进侧出 |
||
|
指示器 |
现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
||
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
||
|
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
|
测量范围 |
下量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
远传型 |
-20℃～+80℃ |
|
|
环境温度 |
就地型 |
-40℃～120℃ |
|
远传型 |
-20℃～70℃ |
|
|
精度 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
量程比 |
10：1 |
|
|
防护等级 |
IP65,IP67 |
|
|
防爆标志 |
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
|
|
电缆接口 |
本安型：M20×1.5 隔爆型：1/2”NPT |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80-DN200 1.6Mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准HG/T20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|
